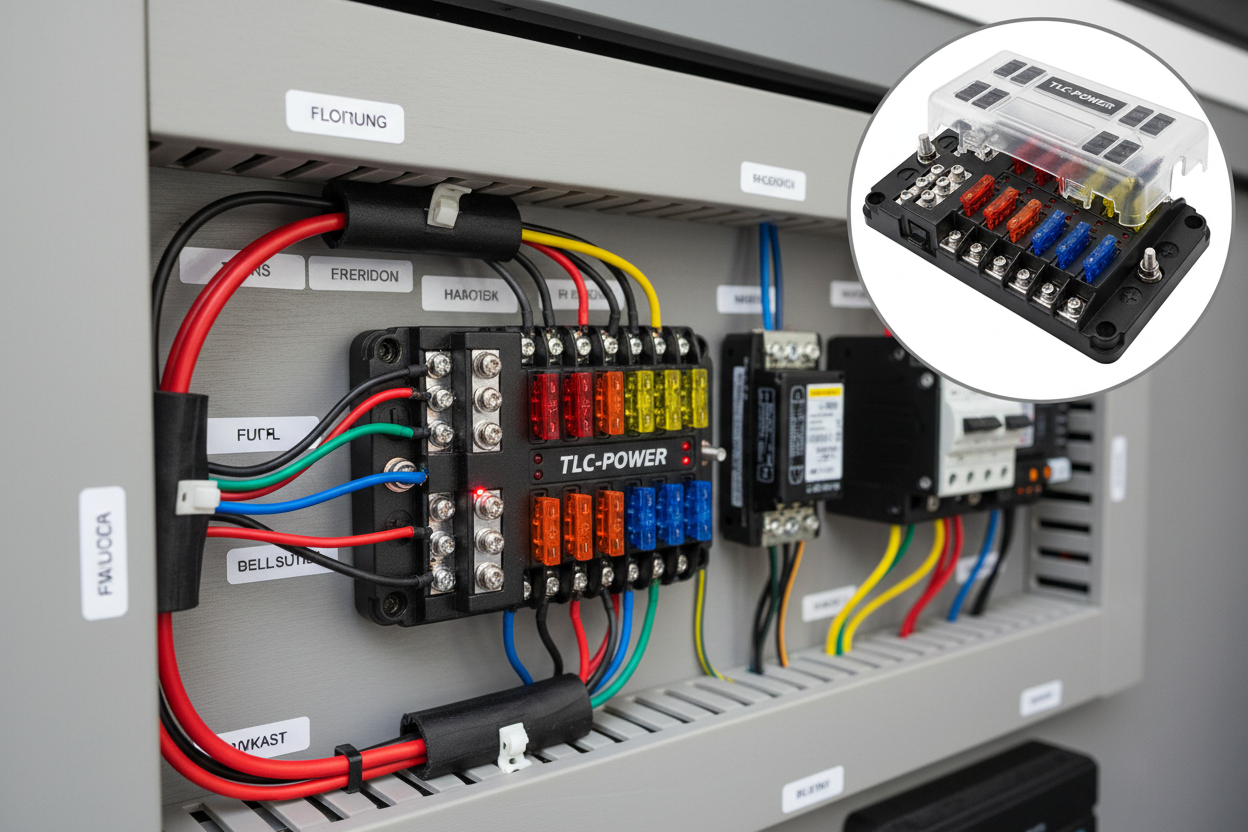

Bloc porte-fusibles avec indicateur LED : 6 ou 12 voies, lequel choisir ?

Pourquoi utiliser un bloc porte-fusibles ?

Dans toute installation électrique 12V, chaque circuit doit être protégé par un fusible. Plutôt que de multiplier les fusibles isolés dispersés dans le véhicule, le bloc porte-fusibles regroupe toutes les protections en un seul point, propre, accessible et facile à diagnostiquer.

Le modèle TLC-POWER va plus loin avec un indicateur LED intégré par voie : dès qu'un fusible saute, la LED correspondante s'allume. Plus besoin de tester chaque fusible un par un avec un multimètre !

Comment fonctionne l'indicateur LED ?

Chaque voie du bloc est équipée d'une diode de vérification montée en parallèle avec le fusible. En fonctionnement normal, le courant passe par le fusible et la LED reste éteinte. Lorsque le fusible est grésé, le courant cherche un chemin alternatif et passe par la diode, allumant la LED.

Le diagnostic est immédiat : LED allumée = fusible à remplacer sur cette voie. Pratique de nuit, sous la pluie ou dans un espace confiné !

6 voies ou 12 voies : comment choisir ?

Le bloc 6 voies

Idéal pour les installations compactes avec peu de circuits indépendants :

• Frigo 12V
• Éclairage intérieur
• Éclairage extérieur
• Chargeurs USB
• Pompe à eau
• Prise 12V allume-cigare

→ 6 voies suffisent pour un van simple ou une caravane avec des besoins basiques.

Le bloc 12 voies

Indispensable pour les installations complètes avec de nombreux équipements :

• Frigo 12V
• Éclairage intérieur (plusieurs zones)
• Éclairage extérieur (galerie, sous-caisse, marche-pieds)
• Chargeurs USB
• Pompe à eau
• Chauffage diesel (ventilateur)
• Système audio
• Prises 12V multiples
• Panneau solaire (protection côté batterie)
• Treuil ou accessoires
• Caméra de recul
• Circuit de réserve

→ 12 voies pour un camping-car, un 4x4 d'expédition ou un van avec équipement complet.

Règle d'or : toujours prévoir des voies libres

Même si vous n'avez que 5 circuits aujourd'hui, choisissez le bloc 12 voies si vous pensez évoluer. Ajouter un équipement plus tard sera simple : il suffit de brancher sur une voie libre. Avec un bloc 6 voies saturé, vous devrez tout reconfigurer.

Quelle capacité maximale ?

Les blocs porte-fusibles TLC-POWER acceptent des fusibles ATC/ATO de 1A à 30A par voie, avec une capacité totale de 100A. Chaque voie est indépendante et protégée individuellement.

⚠️ Ne dépassez pas 30A par voie. Pour les circuits à fort courant (treuil, onduleur), utilisez un disjoncteur thermique séparé.

Comment installer un bloc porte-fusibles ?

1. Choisissez l'emplacement : accessible, à l'abri de l'humidité, proche de la batterie
2. Connectez l'alimentation principale : un câble depuis la batterie (via un disjoncteur principal) vers la borne d'entrée du bloc
3. Connectez chaque circuit : un câble par voie vers chaque équipement
4. Insérez les fusibles : calibrés selon le câble de chaque circuit (pas selon l'équipement)
5. Étiquetez chaque voie : indispensable pour un diagnostic rapide

Le couvercle transparent inclus protège les fusibles de la poussière et de l'humidité tout en laissant les LED visibles.

Quel fusible utiliser ?

Les blocs TLC-POWER utilisent des fusibles ATC/ATO à lame, le standard universel de l'automobile. Ils sont disponibles partout et peu coûteux. Gardez toujours un assortiment de rechange dans votre véhicule !

• Circuit éclairage LED : 5A
• Chargeur USB : 5 à 10A
• Pompe à eau : 10A
• Frigo 12V : 15 à 20A
• Chauffage diesel : 10A

Conclusion

Le bloc porte-fusibles avec indicateur LED est un élément central de toute installation 12V bien conçue. Il centralise les protections, simplifie le diagnostic et sécurise chaque circuit indépendamment. Choisissez le 6 voies pour une installation simple et le 12 voies pour une installation complète ou évolutive.

Les blocs porte-fusibles TLC-POWER (6 et 12 voies, 100A, avec LED et couvercle transparent) sont disponibles dans notre boutique. N'hésitez pas à nous contacter pour un conseil personnalisé.
