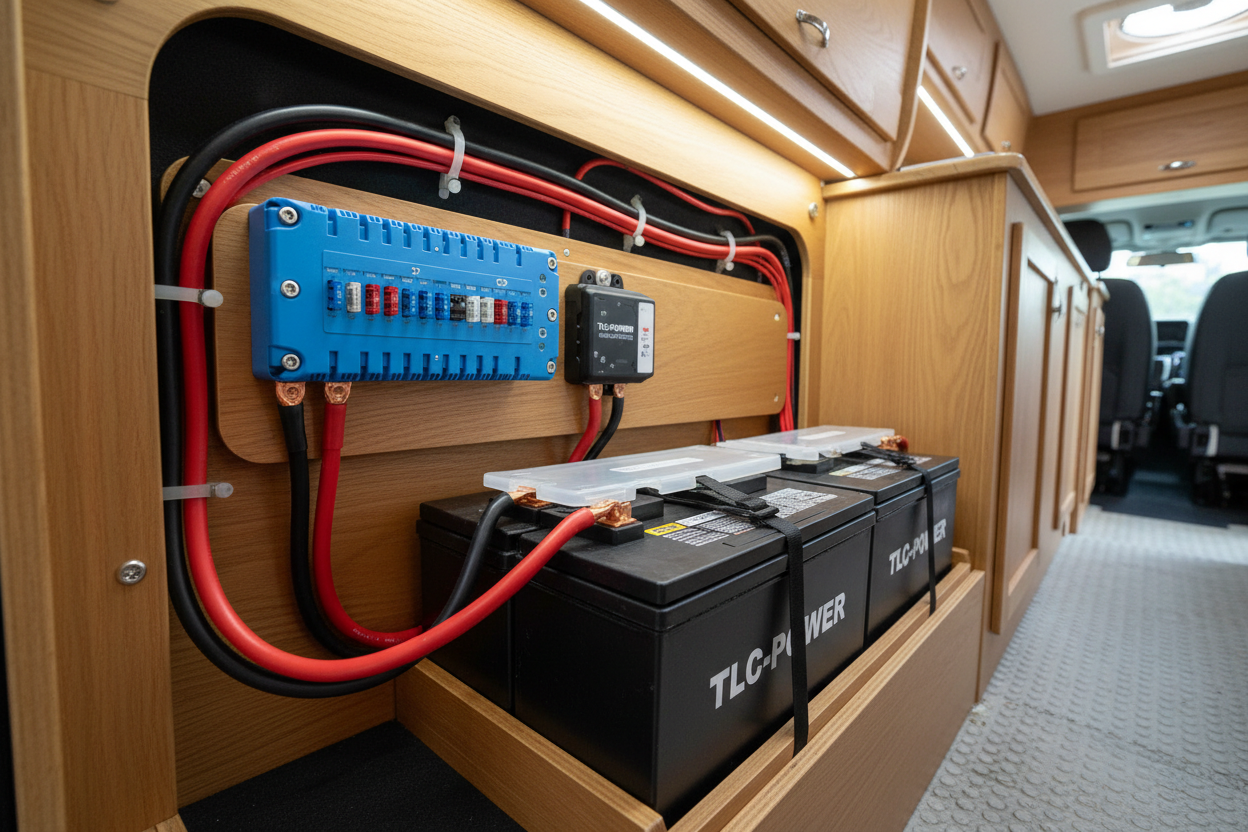

Câblage 12V pour van aménagé : guide complet pour une installation sécurisée

Introduction : pourquoi bien câbler son installation 12V ?

Un câblage mal dimensionné est la première cause d'incendie dans les véhicules aménagés. Un câble trop fin chauffe, fond et peut provoquer un court-circuit. À l'inverse, un câble surdimensionné est inutilement lourd et coûteux. Ce guide vous explique comment choisir les bonnes sections et protéger efficacement votre installation.

Étape 1 : Comprendre les bases du 12V

En courant continu 12V, la loi d'Ohm est votre meilleure amie :

• Intensité (A) = Puissance (W) ÷ Tension (V)
• Exemple : un frigo de 60W à 12V consomme 60 ÷ 12 = 5A

C'est l'intensité qui détermine la section du câble à utiliser. Plus le courant est élevé, plus le câble doit être gros.

Étape 2 : Choisir la bonne section de câble

Voici le tableau de référence pour choisir la section de câble en fonction du courant et de la longueur du circuit :

• 1,5mm² : jusqu'à 10A — éclairage LED, petits accessoires
• 2,5mm² : jusqu'à 16A — chargeurs USB, pompe à eau
• 4mm² : jusqu'à 25A — frigo 12V, ventilateur
• 6mm² : jusqu'à 32A — panneaux solaires, régulateur MPPT
• 10mm² : jusqu'à 50A — câble principal batterie auxiliaire
• 16mm² : jusqu'à 70A — coupleur de batteries, chargeur de batterie
• 25mm² : jusqu'à 100A — câble principal haute puissance
• 50mm² : jusqu'à 200A — câble batterie principale, onduleur

⚠️ Pour les longs circuits (>3m), montez d'une section pour compenser la chute de tension.

TLC-POWER propose des câbles silicone multibrins de 1,5 à 50mm², résistants à 200°C, plus souples et durables que les câbles PVC classiques.

Étape 3 : La protection par fusibles et disjoncteurs

Chaque circuit doit être protégé par un fusible ou un disjoncteur placé le plus près possible de la batterie (dans les 30cm idéalement).

Règle de base : le fusible doit être calibré pour protéger le câble, pas l'appareil.

• Câble 1,5mm² → fusible 10A
• Câble 2,5mm² → fusible 16A
• Câble 4mm² → fusible 25A
• Câble 6mm² → fusible 32A
• Câble 10mm² → fusible 50A

Pour les circuits principaux, les disjoncteurs thermiques réarmables TLC-POWER (30A à 300A, IP67) sont une excellente alternative aux fusibles : pas besoin de les remplacer après un déclenchement.

Étape 4 : Le coupe-circuit principal

Un coupe-circuit rotatif placé entre la batterie et le reste de l'installation permet d'isoler complètement le circuit en cas d'urgence ou lors de travaux. C'est un élément de sécurité indispensable.

TLC-POWER propose des coupe-circuits rotatifs de 50A à 600A, compatibles 12V/24V/48V.

Étape 5 : La distribution avec un bloc porte-fusibles

Pour alimenter plusieurs circuits depuis la batterie, un bloc porte-fusibles (6 ou 12 voies) est la solution la plus propre et la plus sécurisée. Chaque circuit dispose de son propre fusible ATC, et un indicateur LED signale instantanément tout fusible grésé.

Étape 6 : Les connexions et cosses

La qualité des connexions est aussi importante que celle des câbles. Utilisez toujours :

• Des cosses à sertir en cuivre étamé (jamais de connexions torsadées)
• De la gaine thermorétractable pour protéger chaque connexion
• Des connecteurs Anderson pour les connexions amovibles haute puissance (batterie, treuil, chargeur externe)

Schéma type d'une installation 12V complète

Voici l'ordre de connexion recommandé :

1. Batterie LiFePO4 (source principale)
2. → Coupe-circuit rotatif (sécurité principale)
3. → Disjoncteur principal (protection câble principal)
4. → Bloc porte-fusibles 12 voies (distribution)
5. → Circuits individuels (frigo, éclairage, USB, pompe...)

En parallèle : panneaux solaires → régulateur MPPT → batterie (avec fusible sur chaque tronçon).

Conclusion

Un bon câblage 12V repose sur trois principes : bien dimensionner les sections, protéger chaque circuit et soigner les connexions. Prenez le temps de planifier votre installation avant de commencer — c'est la garantie d'une installation fiable, sécurisée et durable.

TLC-POWER vous propose tous les composants nécessaires : câbles silicone, cosses, gaines, disjoncteurs, coupe-circuits, blocs porte-fusibles et connecteurs Anderson. N'hésitez pas à nous contacter pour un conseil personnalisé.
