Connecteurs Anderson : quel calibre choisir pour votre installation 12V ?

Qu'est-ce qu'un connecteur Anderson ?

Le connecteur Anderson (ou connecteur SB) est un connecteur électrique haute puissance à deux pôles, largement utilisé dans les installations 12V mobiles, industrielles et marines. Sa conception robuste, sa connexion rapide et sa sécurité élevée en font le standard de référence pour les connexions amovibles haute puissance.

Il est vendu par paire (deux connecteurs mâle + un femelle identiques) pour réaliser une connexion complète. Chaque connecteur inclut deux cosses à sertir en cuivre plaqué argent pour une conductivité optimale.

Les différents calibres disponibles

Les connecteurs Anderson sont disponibles en 4 calibres principaux, chacun adapté à une plage de courant spécifique :

Anderson 50A

• Courant max : 50A continu
• Section de câble : 6 à 10mm²
• Applications : Connexion batterie auxiliaire, chargeur solaire, alimentation frigo, accès à la batterie depuis l'extérieur du véhicule
• Idéal pour : Vans, camping-cars, caravanes

Anderson 120A

• Courant max : 120A continu
• Section de câble : 16 à 25mm²
• Applications : Connexion batterie principale, chargeur de batterie 35A+, coupleur de batteries
• Idéal pour : Installations 12V complètes, véhicules d'expédition

Anderson 175A

• Courant max : 175A continu
• Section de câble : 25 à 35mm²
• Applications : Treuil électrique, moteur de bateau électrique, onduleur
• Idéal pour : 4x4, bateaux, applications industrielles

Anderson 350A

• Courant max : 350A continu
• Section de câble : 50mm² et plus
• Applications : Connexion batterie haute capacité, onduleur puissant, véhicules électriques légers
• Idéal pour : Installations haute puissance, sport automobile, usage industriel

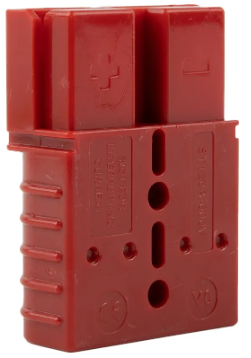

Rouge ou gris : quelle différence ?

Les connecteurs Anderson sont disponibles en deux couleurs : gris et rouge. Cette distinction est importante :

• Les deux couleurs sont électriquement identiques
• Elles permettent de différencier visuellement deux circuits (ex : 12V et 24V, ou charge et décharge)
• Attention : un connecteur rouge et un connecteur gris ne peuvent pas être connectés ensemble — c'est une sécurité anti-erreur intégrée !

Convention courante : gris = circuit principal, rouge = circuit secondaire ou chargeur.

Comment monter un connecteur Anderson ?

1. Dénudez le câble sur environ 12mm
2. Sertissez la cosse cuivre sur le câble avec une pince à sertir adaptée
3. Glissez la cosse dans le connecteur jusqu'au clic de verrouillage
4. Répétez pour le deuxième câble et le deuxième connecteur de la paire
5. Protégez les connexions avec de la gaine thermorétractable

⚠️ Respectez toujours la polarité : le + d'un connecteur doit correspondre au + de l'autre.

Où utiliser les connecteurs Anderson dans votre installation ?

Les connecteurs Anderson sont particulièrement utiles aux points de connexion amovibles de votre installation :

• Entre la batterie et le reste de l'installation : permet de déconnecter rapidement la batterie
• Prise de charge extérieure : pour brancher un chargeur depuis l'extérieur du véhicule sans ouvrir le coffre
• Connexion treuil : connexion/déconnexion rapide du treuil
• Batterie de dépannage : pour aider un autre véhicule ou être aidé
• Connexion panneau solaire portable : pour un panneau déploé à l'extérieur

Les batteries ultra-plates TLC-POWER intègrent directement des connecteurs Anderson 50A et 120A, éliminant le besoin de câblage supplémentaire.

Conclusion : quel calibre choisir ?

• ✅ 50A : pour la grande majorité des usages van/camping-car (chargeur, solaire, alimentation générale)
• ✅ 120A : pour les connexions batterie principale et les installations complètes
• ✅ 175A : pour les treuils et applications haute puissance
• ✅ 350A : pour les onduleurs puissants et installations industrielles

En cas de doute, choisissez toujours le calibre supérieur — un connecteur surdimensionné ne pose aucun problème, contrairement à un connecteur sous-dimensionné qui chauffera et s'usera prématurément.

Retrouvez tous nos connecteurs Anderson TLC-POWER (50A à 350A, gris et rouge) dans notre boutique. N'hésitez pas à nous contacter pour un conseil personnalisé.
